开间15.96米两层简欧别墅全套图纸
3层长15.96米宽13.4米
开间：15.96米
进深：13.40米
结构：框架结构
占地面积：220.02平米
楼层：3层
风格：简欧
扫一扫
手机看更方便
本案简介：开间15.96米两层简欧别墅全套图纸
图片属性
风格:简欧
层数:3层
结构形式:框架结构
图纸编号:TSXS-JO-22101
开间:15.96米
进深:13.4米
占地面积:220.02平方米
建筑面积:554.57平方米
图纸内容
建筑图：建筑平面图：一层平面图、二层平面图、闷顶层平面图、屋顶层平面图；建筑立面图：东立面图、西立面图、南立面图、北立面图、剖面图；大样图：墙身大样图、楼梯详图、门窗大样、细部大样
结构图：柱施工图：基础平面图、柱平面图；梁施工图：一层梁平面图、二层梁平面图、闷顶层梁平面图、屋面梁平面图；板施工图：二层板平面图、闷顶层板平面图、屋面板平面图；详图：楼梯结构图、楼梯大样图
给排水图：楼层给排水平面图：一层给排水平面图、二层给排水平面图、屋顶层给排水平面图、给排水系统原理图；大样图：卫生间给排水详图、化粪池大样图、给排水节点大样图1、2、3
电气图：插座平面图：一层插座平面图、二层插座平面图；空调插座平面图：一层空调插座平面图、二层空调插座平面图；照明平面图：一层照明平面图、二层照明平面图、基础接地平面图、屋顶防雷平面图；综合布线平面图：一层综合布线平面图、二层综合布线平面图
「外观样式」

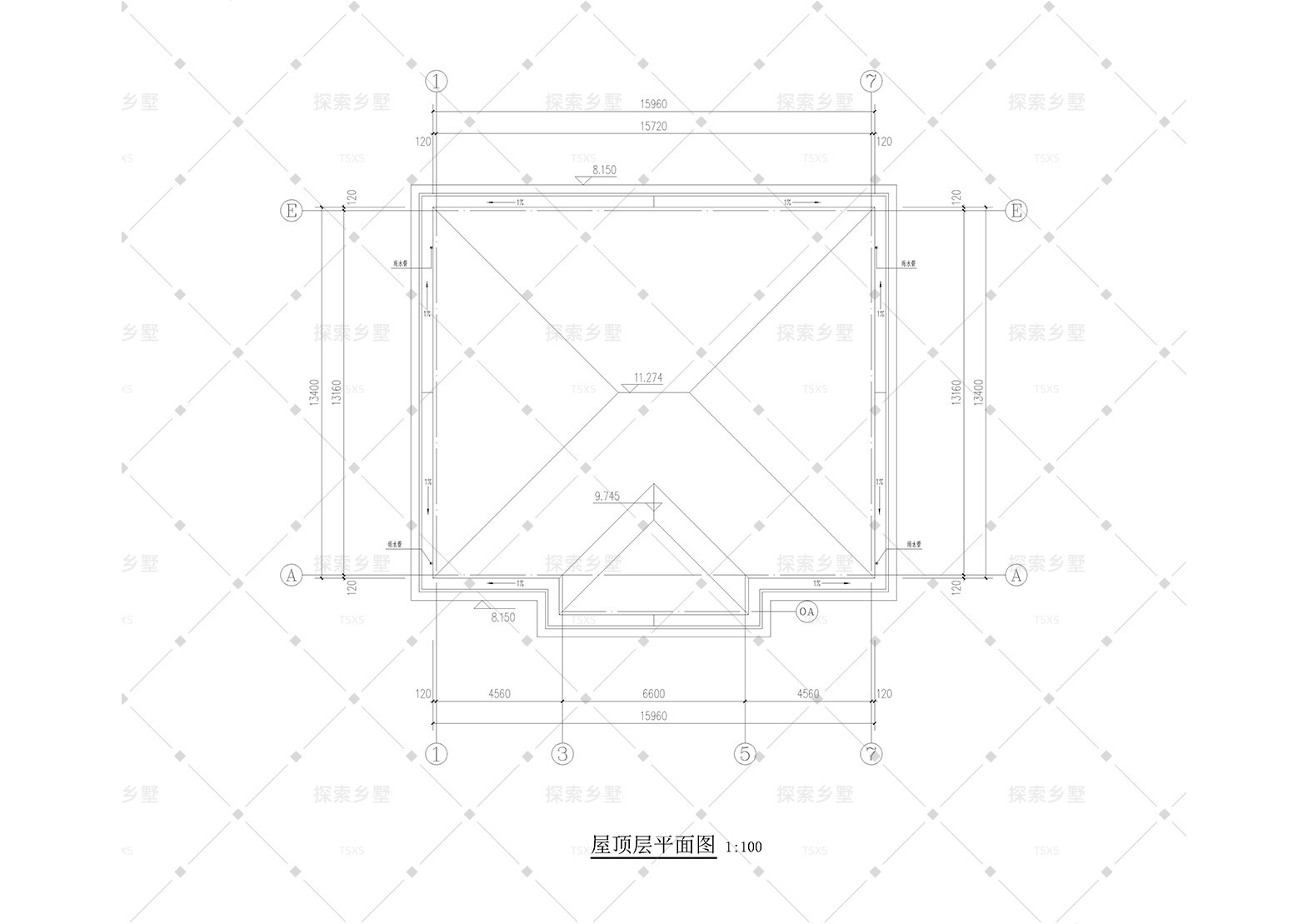

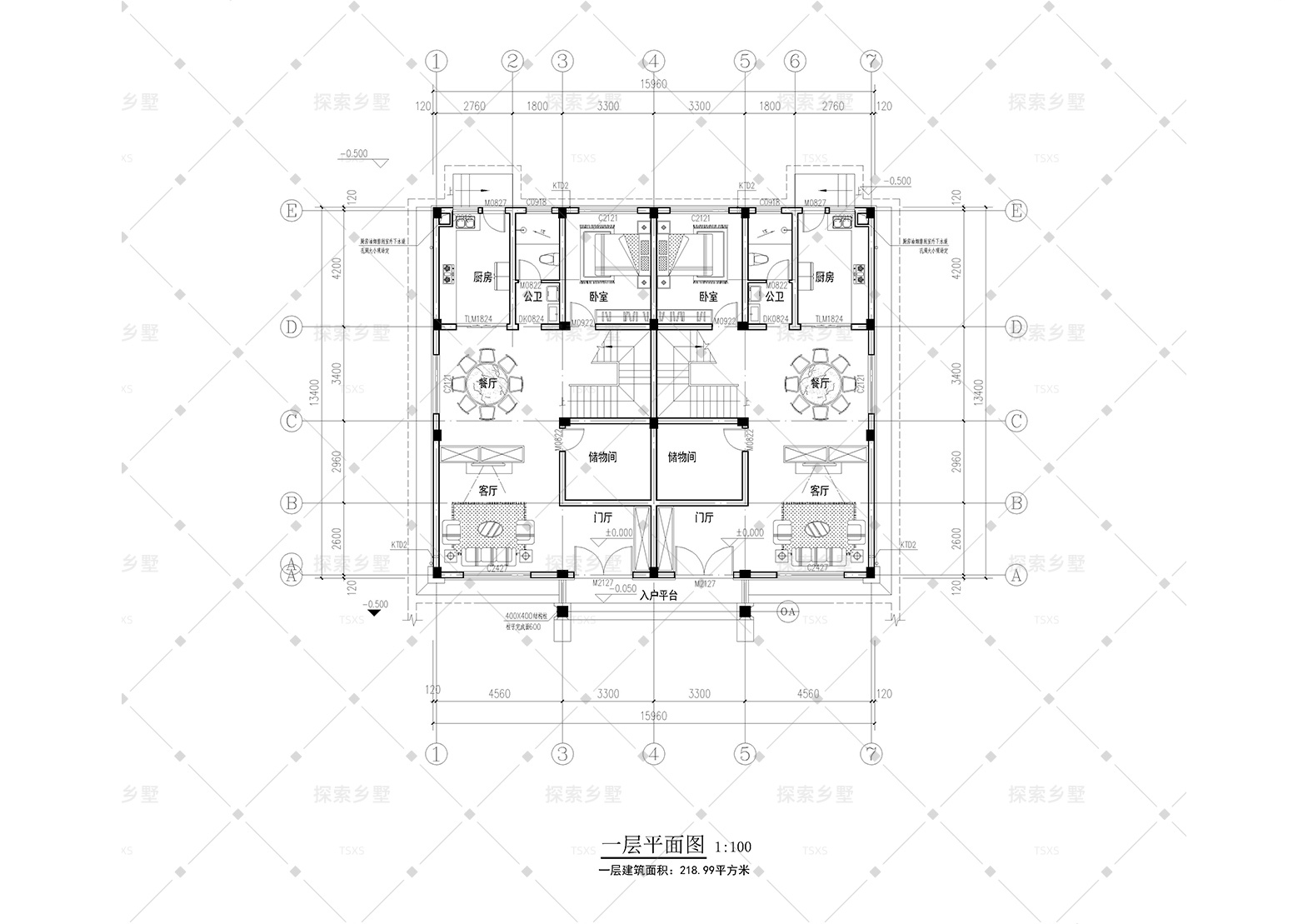

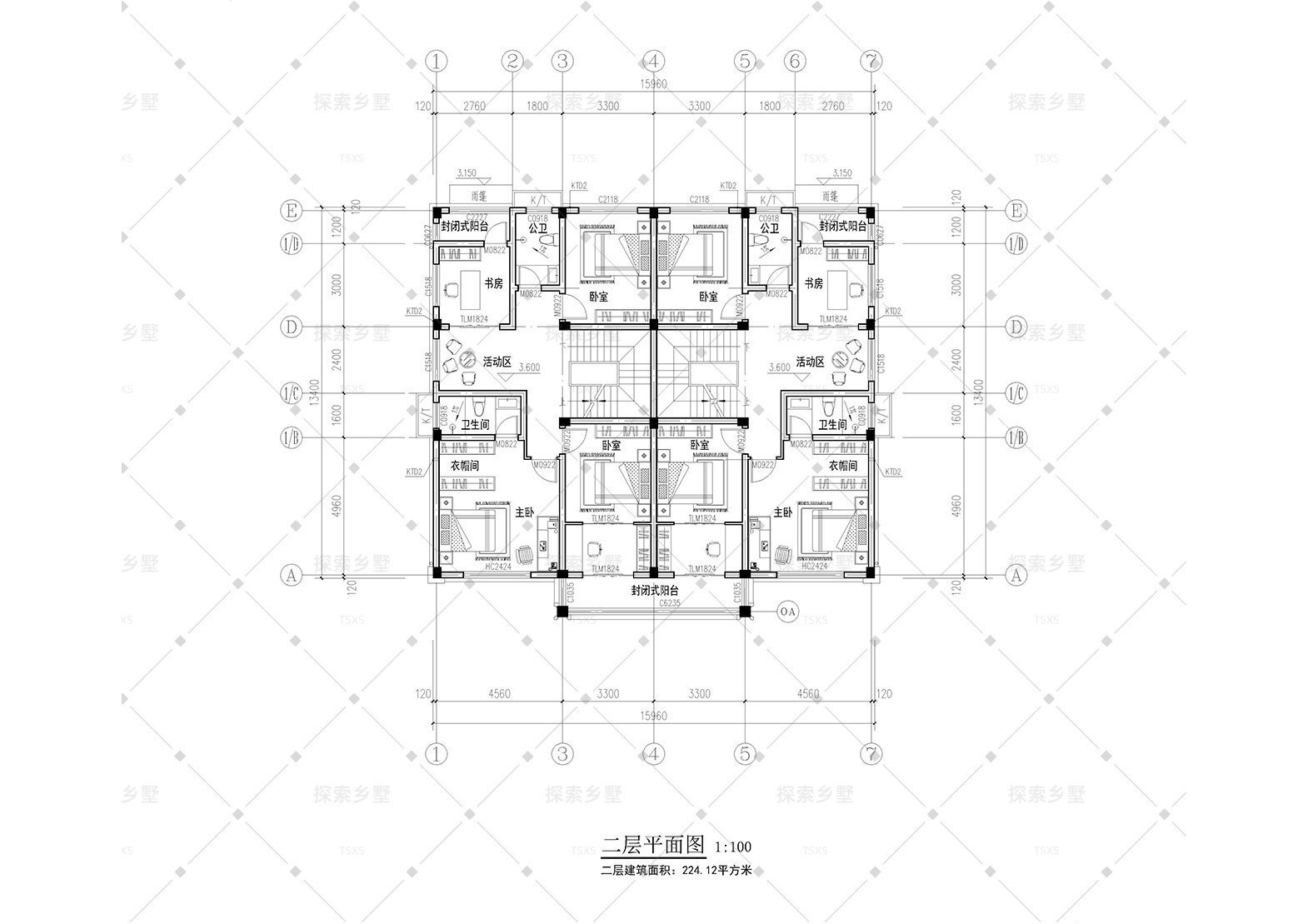

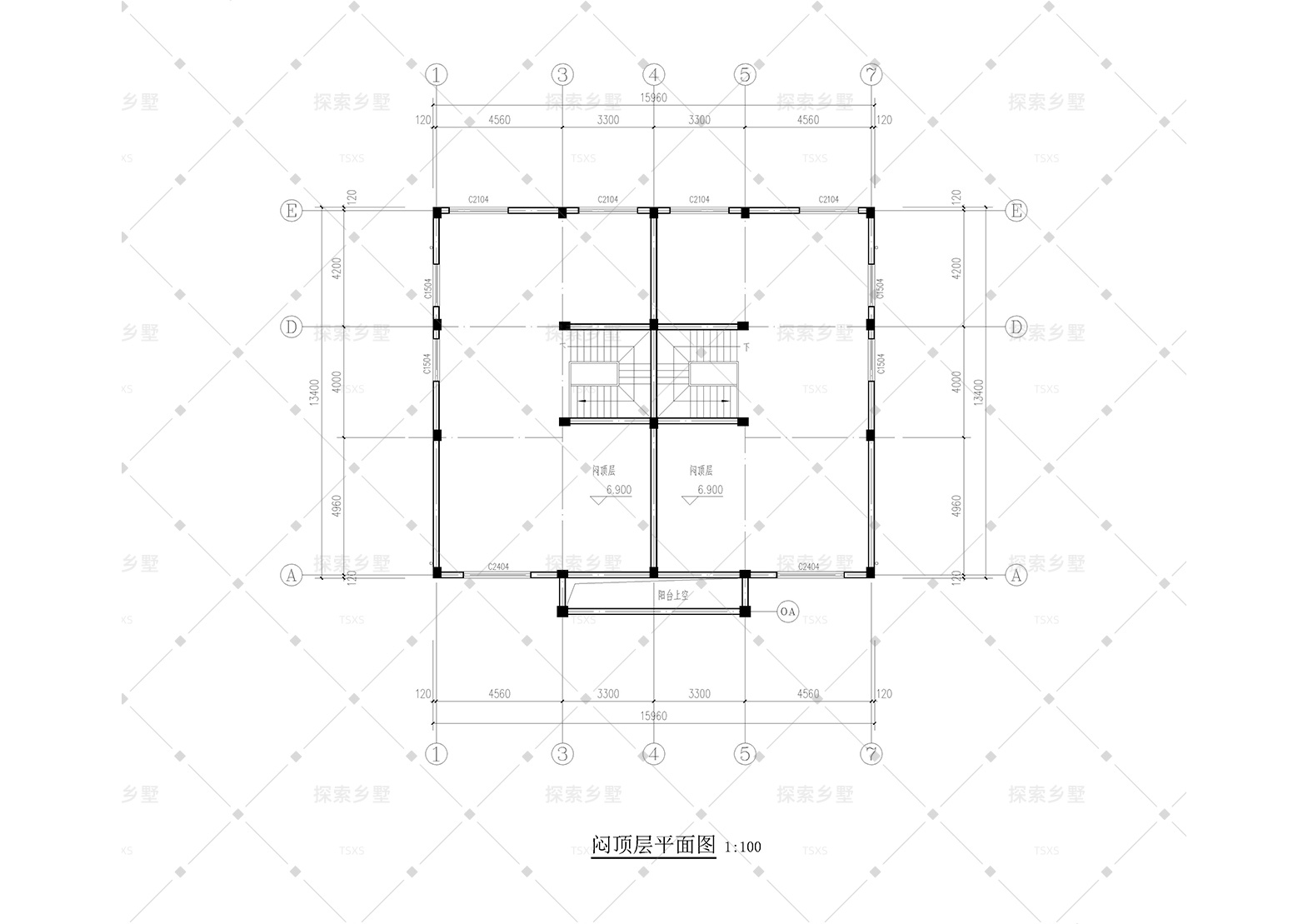

「户型图」
图纸参数
享拥别墅风格化设计 · 保证房屋结构的精确性
开间15.96米
进深13.40米
结构框架结构
占地面积220.02平米
楼层3层
风格简欧
建筑面积554.57平米
图纸编号TSXS-JO-22101
